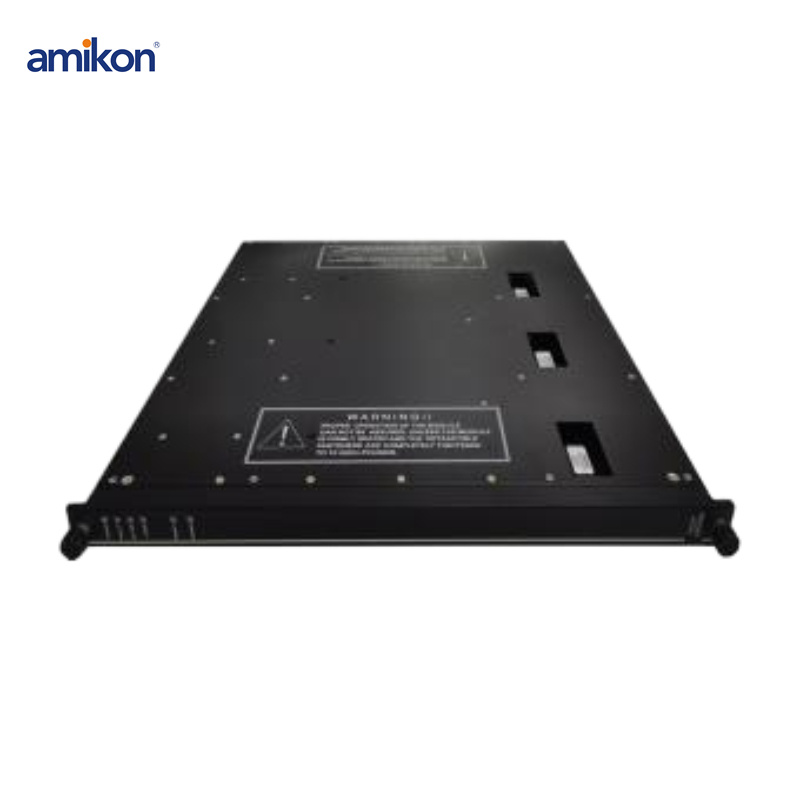

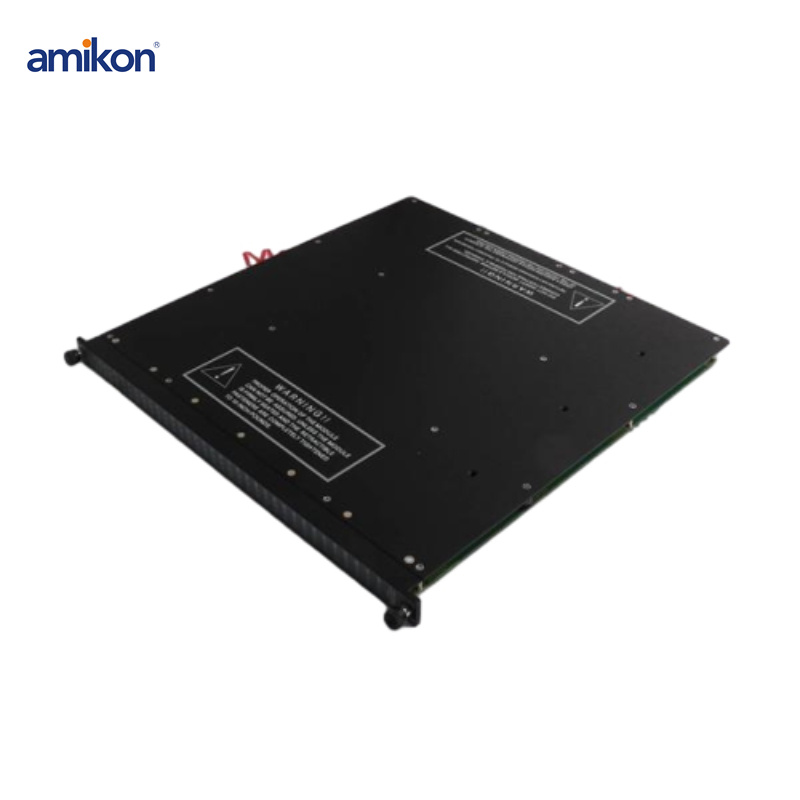

ماژول ورودی دیجیتال Triconex 3564

ماژول ورودی دیجیتال Triconex 3564

توضیحات محصول

ماژول‌های ورودی دیجیتال ۶۴ نقطه‌ای

هر ماژول ورودی دیجیتال (DI) با 64 نقطه، سه کانال مجزا دارد که به طور مستقل تمام داده‌های ورودی به ماژول را پردازش می‌کنند. یک ریزپردازنده در هر کانال، هر نقطه ورودی را اسکن می‌کند، داده‌ها را گردآوری کرده و در صورت تقاضا به پردازنده‌های اصلی منتقل می‌کند. سپس داده‌های ورودی درست قبل از پردازش در پردازنده‌های اصلی رأی‌گیری می‌شوند تا بالاترین یکپارچگی تضمین شود. همه ماژول‌های ورودی دیجیتال، تشخیص کامل و مداوم را برای هر کانال حفظ می‌کنند. خرابی در هر کانال، نشانگر خطا را فعال می‌کند که به نوبه خود زنگ هشدار شاسی را فعال می‌کند. عملکرد صحیح ماژول TMR در حضور یک خطای واحد تضمین می‌شود و ممکن است با انواع خاصی از خطاهای چندگانه نیز به درستی کار کند. همه ماژول‌های ورودی دیجیتال از ماژول‌های hot-spare پشتیبانی می‌کنند و به یک پنل انتهایی خارجی (ETP) جداگانه با رابط کابلی به صفحه پشتی Tricon نیاز دارند. هر ماژول به صورت مکانیکی کلید خورده است تا از نصب نادرست در شاسی جلوگیری شود.

ویژگی‌ها مشخصات

کد رنگ قرمز تیره

تعداد نقاط ورودی ۶۴،

محدوده ورودی توصیه شده مشترک ۱۵–۳۰ ولت DC

حداکثر ولتاژ ۳۶ ولت DC

سطح سوئیچینگ: خاموش تا روشن، ولتاژ معمول ۱۲ ولت DC، ولتاژ بدترین حالت ۱۵ ولت DC

سطح سوئیچینگ: روشن تا خاموش، 8 ولت DC معمولی، 6 ولت DC در بدترین حالت

هیسترزیس معمولی ۴ ولت جریان مستقیم

جریان نامی روشن شدن ۲ تا ۳ میلی‌آمپر

امپدانس ورودی > 3.0 کیلو اهم اسمی

تأخیر ورودی: خاموش تا روشن <2 میلی‌ثانیه

تأخیر ورودی: روشن تا خاموش <2 میلی‌ثانیه

ایزولاسیون نقطه‌ای، ایزولاسیون نوری، حداقل ۱۵۰۰ ولت DC

نشانگر وضعیت: روشن یا خاموش بودن وضعیت ۱ در هر نقطه

نشانگر وضعیت: وضعیت ماژول: عبور، خطا، فعال، قدرت

توان منطقی < 10 وات

توان اسمی بار میدان: 0.2 وات در هر نقطه روشن، 0.5 وات در حداکثر ولتاژ میدان

جریان نشتی به شاسی در ۶۰ هرتز قابل اجرا نیست

نرخ‌های تغییر ورودی1: حداکثر هر 100 میلی‌ثانیه

نرخ‌های تغییر ورودی ۱: حداقل، حالت روشن الزامی نیست

نرخ‌های تغییر ورودی ۱: حداقل، حالت خاموش لازم نیست

خطای خاموش شدن نقطه ۲: مدت زمان حداکثر < ۲ میلی‌ثانیه

خطای روشن بودن نقطه خاموشی ۲: ولتاژ < VIN

در حالت روشن بودن نقطه خاموش ۲: چرخه کاری ۵۰٪، معمولی

امپدانس < 10 اهم
