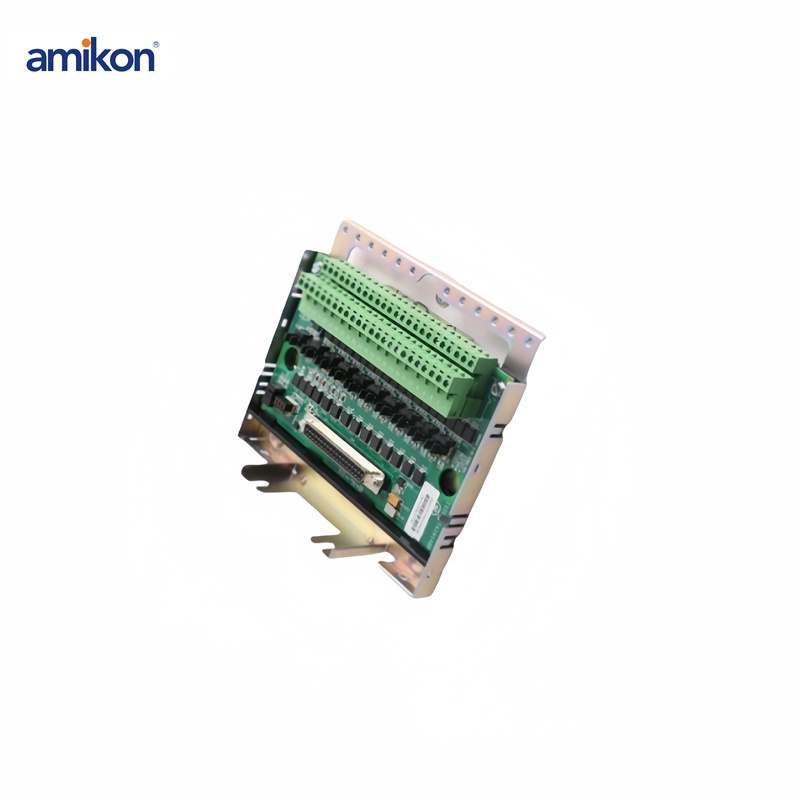

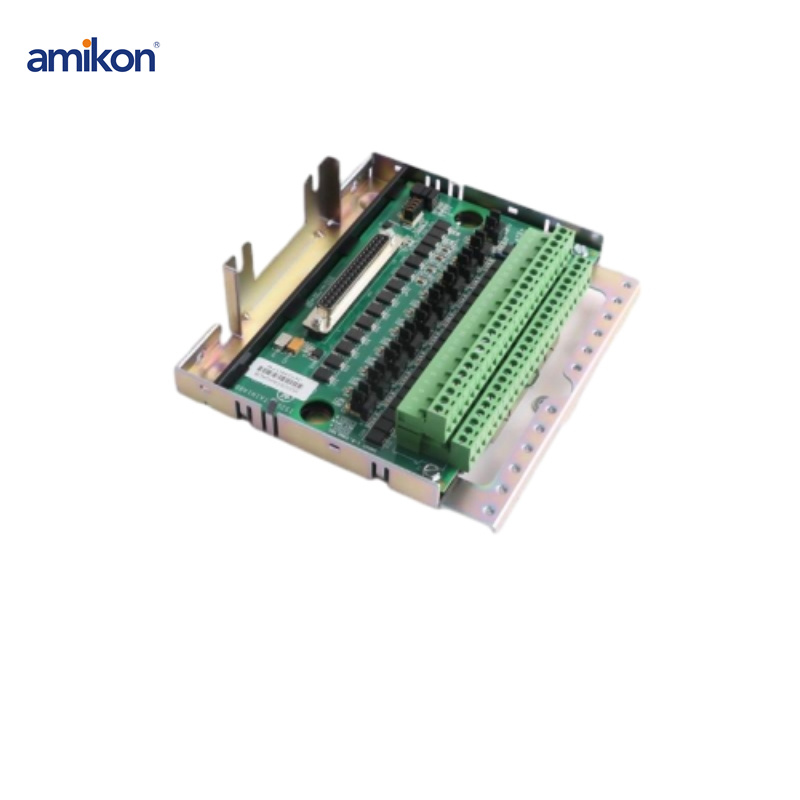

برد ترمینال GE IS200STAIH2A

برد ترمینال GE IS200STAIH2A

ویژگی‌ها

IS200STAIH2A یک برد ترمینال ورودی آنالوگ سیمپلکس است که توسط جنرال الکتریک به عنوان بخشی از خانواده Mark VIe که در سیستم‌های کنترل توزیع‌شده استفاده می‌شود، تولید و طراحی شده است. برد ترمینال ورودی آنالوگ سیمپلکس (STAI) یک برد ترمینال ورودی آنالوگ کوچک متصل به بسته است که از 10 ورودی آنالوگ و 2 خروجی آنالوگ پشتیبانی می‌کند. دو سیم، سه سیم، چهار سیم یا فرستنده با منبع تغذیه خارجی می‌توانند به 10 ورودی آنالوگ متصل شوند. دو جامپر 0-20 میلی‌آمپر 0-20 میلی‌آمپر را می‌توان با خروجی‌های آنالوگ موجود پیکربندی کرد که یکی از آنها از جریان‌های 0-200 میلی‌آمپر پشتیبانی می‌کند. این برد فقط به صورت یک طرفه موجود است. بلوک ترمینال از بلوک ترمینال اروپایی با چگالی بالا استفاده می‌کند. برد توسط تشخیص سیستم توسط تراشه شناسایی داخلی به بسته شناسایی می‌شود.

نصب لکه

حامل صفحه فلزی نصب شده روی ریل DIN، STAI را به همراه عایق پلاستیکی حمل می‌کند. عایق‌های STAI+ را می‌توان به صورت اختیاری قبل از اتصال مستقیم به کابینت، روی یک مجموعه صفحه فلزی نصب کرد. دو نوع مختلف از ترمینال‌های اروپایی برای انتخاب وجود دارد:

یک بلوک ترمینال دائمی با ۴۸ ترمینال روی stai1 نصب شده است.
سر زاویه راست در STAI 2 انواع بلوک‌های ترمینال قابل اتصال را که دسترسی به آنها آسان است، با مجموع ۴۸ ترمینال می‌پذیرد.
معمولاً از کابل زوج به هم تابیده شیلددار (#18 AWG) استفاده می‌شود. یک ترمینال شیلد کابل ورودی/خروجی در کنار بلوک ترمینال وجود دارد.
انواع ورودی و خروجی آنالوگ زیر قابل قبول هستند:

فرستنده دو سیمه با ورودی آنالوگ.
فرستنده سه سیمه با ورودی آنالوگ.
فرستنده چهار سیمه با ورودی آنالوگ.
فرستنده با تغذیه خارجی و ورودی آنالوگ
ورودی آنالوگ، ۵ و ۱۰ ولت DC.
خروجی آنالوگ جریان 0-20 میلی آمپر.
خروجی آنالوگ، جریان 0-200 میلی‌آمپر.
