9905-969 - ماژول ورودی آنالوگ 6 کانال Linknet

9905-969 - ماژول ورودی آنالوگ 6 کانال Linknet

November 15,2024

9905-969 - ماژول ورودی آنالوگ 6 کانال Linknet

مشخصات	جزئیات
شماره قطعه	9905-969
تولید کننده	وودوارد
ابعاد	14W x 11H x 4D
نوع نمایش	2 خط x 24 کاراکتر
دقت	1٪ در 25 درجه سانتیگراد
ورودی منبع تغذیه	18 تا 32 ولت (dc)
شبکه به کانال ورودی/خروجی	277 V (ac)
ورودی منبع تغذیه به شبکه	277 V (ac)
ورودی منبع تغذیه به کانال I/O	500 V
استانداردهای رطوبت	20 و 55 درجه سانتیگراد در 95٪ برای 48 ساعت
ولتاژ ورودی	+24 Vdc در 1 A
صفحه کلید/نمایش	30 صفحه کلید چند منظوره
محدوده دما	â40 تا +55 درجه سانتیگراد
وزن	9.11 پوند
در دسترس بودن	در انبار
کشور مبدا	ایالات متحده

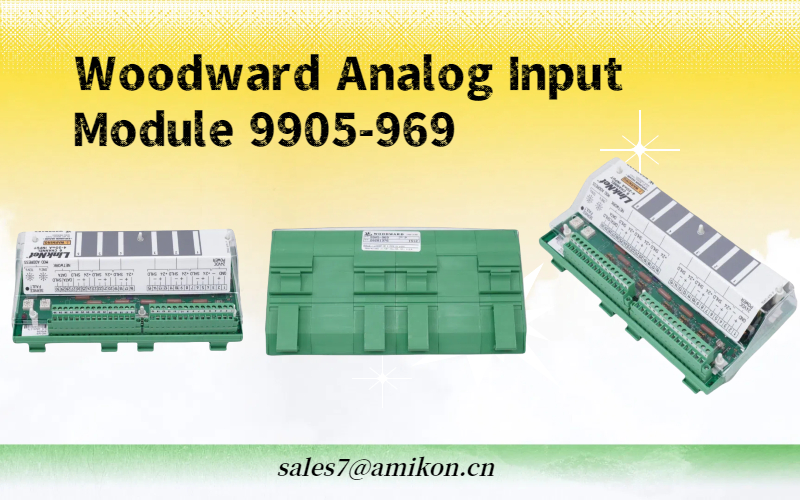

مقدمه ای بر وودوارد 9905-969 ماژول ورودی آنالوگ
Woodward 9905-969 یک ماژول ورودی آنالوگ 6 کاناله است که نقش مهمی در سیستم های کنترل توزیع شده ایفا می کند. این ماژول که به طور خاص برای سیستم کنترل NetCon طراحی شده است، به کاربران کمک می کند تا قابلیت های I/O توزیع شده کم هزینه و ساده را مدیریت کنند. این برای برنامه‌هایی ایده‌آل است که سیگنال‌های آنالوگ مانند 4-20 میلی‌آمپر را شامل می‌شود و آن را به گزینه‌ای همه‌کاره برای نظارت و کنترل وظایف تبدیل می‌کند.

نقش LINKnet و معماری شبکه آن
در هسته ماژول Woodward 9905-969 شبکه ورودی/خروجی توزیع شده LINKnet قرار دارد. این شبکه برای تسهیل ارتباط آسان و قابل اعتماد بین کنترلر NetCon و ماژول های I/O طراحی شده است. ساختار شبکه از چهار ترانک مستقل پشتیبانی می کند که هر ترانک می تواند تا 60 ماژول ورودی/خروجی را به هم متصل کند. هر یک از این ماژول ها می توانند از طریق یک سیم جفت تابیده با کنترل کننده NetCon ارتباط برقرار کنند و راه حلی کارآمد و مقرون به صرفه برای گسترش سیستم های کنترل ارائه کنند.

یکی از ویژگی های برجسته این معماری، توانایی آن در پیوند دادن حداکثر 240 ماژول ورودی/خروجی است که هر کدام به چندین کانال مجهز هستند. این مقیاس پذیری تضمین می کند که شبکه می تواند در صورت نیاز رشد کند و آن را به گزینه ای بسیار انعطاف پذیر برای کاربردهای مختلف صنعتی تبدیل می کند.

پیکربندی شبکه: نحوه راه اندازی و استفاده از 9905-969 ماژول
پیکربندی ماژول 9905-969 ساده است. از سوئیچ های چرخشی در ماژول LINKnet برای پیکربندی آدرس شبکه استفاده می کند که امکان ادغام سریع و آسان در سیستم را فراهم می کند. این سوئیچ‌ها بسیار مهم هستند، زیرا اطمینان حاصل می‌کنند که ماژول با کنترل‌کننده NetCon در آدرس صحیح ارتباط برقرار می‌کند و عملکرد روان و بدون خطا را تسهیل می‌کند.

فرایند راه اندازی شامل حصول اطمینان از اینکه آدرس شبکه تعریف شده برای ماژول در کدگذار MOE با آدرس تنظیم شده توسط سوئیچ های چرخشی مطابقت دارد. این سازگاری تضمین می کند که تمام گره های داخل شبکه با سرعت یکسانی کار می کنند و می توانند بدون هیچ وقفه یا تاخیری با هم ارتباط برقرار کنند.

ویژگی های سخت افزاری 9905-969 ماژول ورودی آنالوگ
ماژول Woodward 9905-969 دارای یک راه اندازی سخت افزاری قوی است که برای قابلیت اطمینان و کارایی طراحی شده است. هر شبکه توسط یک ماژول کنترل کننده NetCon تغذیه می شود که از انواع ماژول های ورودی/خروجی از جمله ماژول های ترموکوپل، RTD، گسسته و 4-20 میلی آمپر پشتیبانی می کند. خود ماژول ورودی آنالوگ شش کانال را ارائه می دهد که به آن امکان می دهد چندین سیگنال را همزمان مدیریت کند.

علاوه بر این، انواع دیگری از ماژول های ورودی/خروجی در همان شبکه موجود هستند، مانند ماژول های خروجی رله با هشت کانال و ماژول های ورودی گسسته با 16 کانال. این طیف گسترده از ماژول ها انعطاف پذیری سیستم را افزایش می دهد و آن را برای انواع کاربردهای صنعتی مناسب می کند.

نصب و نصب: راه اندازی آسان برای محیط های صنعتی
ماژول 9905-969 با در نظر گرفتن عملی بودن طراحی شده است. این در یک بسته پلاستیکی ماژول خاتمه میدان Phoenix قرار گرفته است که آن را برای نصب ریل DIN مناسب می کند. این ویژگی امکان نصب آسان در کابینت های کنترل یا سایر مناطق نزدیک به توربین را فراهم می کند، تا زمانی که نصب با استانداردهای دما و ارتعاش مورد نیاز مطابقت داشته باشد.

طراحی فشرده و بادوام آن تضمین می کند که ماژول می تواند حتی در محیط های صنعتی چالش برانگیز به طور موثر عمل کند و آن را به یک جزء قابل اعتماد برای استفاده طولانی مدت در سیستم های کنترل توزیع شده تبدیل می کند.

نتیجه گیری
ماژول ورودی آنالوگ Woodward 9905-969 یک جزء ضروری برای سیستم های کنترل صنعتی است که به قابلیت های I/O توزیع شده نیاز دارند. با ادغام آسان در شبکه LINKnet، پیکربندی کارآمد و گزینه های سخت افزاری انعطاف پذیر، راه حلی قابل اعتماد و مقیاس پذیر برای مدیریت سیگنال های ورودی آنالوگ در تنظیمات صنعتی مختلف ارائه می دهد. چه در حال توسعه یک سیستم کنترل موجود یا راه اندازی یک سیستم جدید باشید، ماژول 9905-969 یک راه حل قدرتمند و مقرون به صرفه را ارائه می دهد که نیازهای سیستم های اتوماسیون مدرن را برآورده می کند.
